5吨卷扬机（b)：上海顶益生产的JK、JM型卷扬机是一种体积小、重量轻、起重大、操作灵活、安全可靠、经久耐用的电动起重机。广泛适用于建筑、桥梁、冶金、矿山等企业工地中，本机除广泛用于物科升降和大型吊装工程中作卷扬之外。亦可在斜坡或半地拖拉各种材料和设备。也可以根据客户的需求来定做
具体参数如下
项目 |
参数 |
项目 |
参数 |
|||||||
钢丝绳额定拉力KN |
50 |
电动机 |
型号 |
YZR200L-6 |
||||||
总传动比i |
67.41 |
功率Kw |
22 |
|||||||
钢丝绳 |
规格直径mm |
6*37-21.5 |
转速r/min |
970 |
||||||
额定速度m/min |
20 |
液压推杆制动器 |
YWZ-300/45 |
|||||||
卷筒 |
直径长度mm |
∮380*740 |
电磁铁制动器 |
|||||||
转速r/min |
14.39 |
外型尺寸mm |
1600*1490*850 |
|||||||
容量绳m |
150 |
整机质量kg |
1250 |
|||||||
减速器齿轮参数 |
第一级 |
模数 |
3 |
第二级 |
模数 |
4 |
第三级 |
模数 |
6 |
|
齿数比 |
64/35 |
齿数比 |
85/14 |
齿数比 |
85/14 |
|||||
项目 |
参数 |
项目 |
参数 |
|||||||
钢丝绳额定拉力KN |
50 |
电动机 |
型号 |
YZR160L-6 |
||||||
总传动比i |
155.21 |
功率Kw |
11 |
|||||||
钢丝绳 |
规格直径mm |
6*37-21.5 |
转速r/min |
950 |
||||||
额定速度m/min |
9 |
液压推杆制动器 |
YWZ-300/45 |
|||||||
卷筒 |
直径长度mm |
∮380*740 |
电磁铁制动器 |
|||||||
转速r/min |
6.12 |
外型尺寸mm |
1600*1320*750 |
|||||||
容量绳m |
150 |
整机质量kg |
1250 |
|||||||
减速器齿轮参数 |
第一级 |
模数 |
3 |
第二级 |
模数 |
4 |
第三级 |
模数 |
6 |
|
齿数比 |
80/19 |
齿数比 |
85/14 |
齿数比 |
85/14 |
|||||

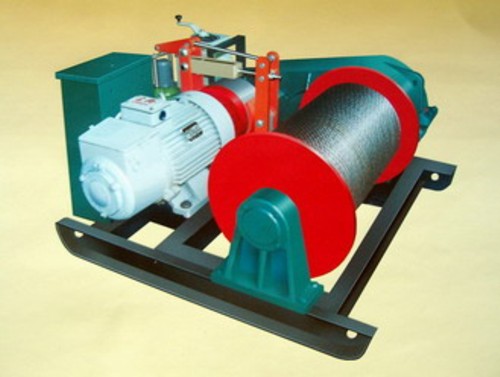

产品示图（5吨卷扬机）
